Κυλινδρικό ρουλεμάν κυλίνδρου υψηλού φορτίου NU2322EM κυλινδρικό ρουλεμάν

Το NU2322ECJ είναι ένα κυλινδρικό ρουλεμάν κυλίνδρων υψηλής απόδοσης σχεδιασμένο για βιομηχανικές εφαρμογές βαρέως τύπου που απαιτούν εξαιρετική χωρητικότητα ακτινικού φορτίου και λειτουργική αξιοπιστία. Ως μέρος της σειράς NU, διαθέτει χωριστή σχεδίαση και βελτιστοποιημένη γεωμετρία κυλίνδρων, καθιστώντας το ιδανικό για σενάρια που απαιτούν περιστροφή υψηλής ταχύτητας και ακριβή ευθυγράμμιση.

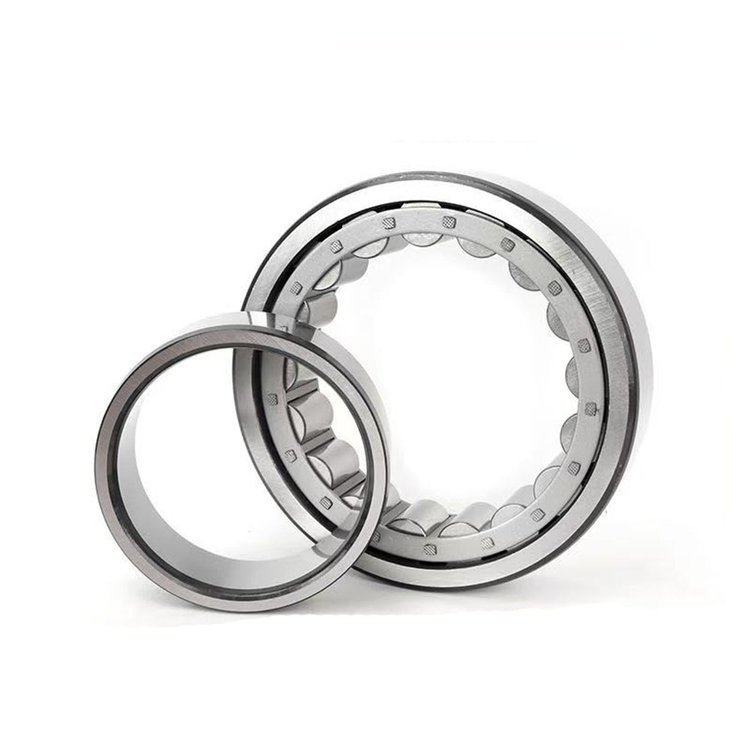

Το NU2322ECJ υιοθετεί μια σχεδίαση χωρισμένου εσωτερικού δακτυλίου χωρίς εσωτερικό δακτύλιο, επιτρέποντας την ανεξάρτητη εγκατάσταση του εσωτερικού και του εξωτερικού δακτυλίου. Αυτό το χαρακτηριστικό μειώνει σημαντικά την πολυπλοκότητα συντήρησης, ιδιαίτερα σε μηχανήματα μεγάλης κλίμακας όπου η αποσυναρμολόγηση του άξονα δεν είναι πρακτική. Ο εξωτερικός δακτύλιος ενσωματώνει διπλές νευρώσεις για αξονική σταθερότητα, ενώ η σχεδίαση χωρίς ραβδώσεις του εσωτερικού δακτυλίου επιτρέπει την αξονική κίνηση για την προσαρμογή της θερμικής διαστολής ή της κακής ευθυγράμμισης.

• Ερμηνεία επιθήματος ECJ:Το EC αναφέρεται στη βελτιστοποιημένη στέψη κυλίνδρων (μειώνει την πίεση των άκρων κατά 30% σε σύγκριση με τα τυπικά σχέδια), ενώ το J υποδηλώνει ένα επεξεργασμένο ορειχάλκινο κλωβό για βελτιωμένη κατανομή φορτίου και αντίσταση σε φυγόκεντρες δυνάμεις υψηλής ταχύτητας
• Υλικό:Οι κύλινδροι και οι δακτύλιοι είναι σφυρηλατημένοι από χάλυβα υψηλής περιεκτικότητας σε χρώμιο (GCr15), θερμικά επεξεργασμένοι για την επίτευξη επιφανειακής σκληρότητας HRC 58-62, εξασφαλίζοντας αντοχή στη φθορά και 20% μεγαλύτερη διάρκεια ζωής από τα συμβατικά ρουλεμάν

Ενώ οι τυπικές διαμορφώσεις περιλαμβάνουν συχνά σχέδια ανοιχτού τύπου για μέγιστη απαγωγή θερμότητας, οι προσαρμοσμένες παραλλαγές μπορεί να διαθέτουν ελαστικές σφραγίδες (2RS) ή σφραγίδες λαβυρίνθου (IP54) για σκονισμένα ή υγρά περιβάλλοντα.

Ο επεξεργασμένος ορειχάλκινος κλωβός (τύπου J) ελαχιστοποιεί την ολίσθηση του κυλίνδρου σε υψηλές ταχύτητες, επιτυγχάνοντας τιμή DN (διάμετρος * ταχύτητα) έως και 1,2 εκατομμύριο — συγκρίσιμη με τα ρουλεμάν με βαθιά αυλάκωση premium. Αυτό το καθιστά κατάλληλο για κινητήρες και κιβώτια ταχυτήτων υψηλής ταχύτητας.

Με χωρητικότητα ακτινικού φορτίου 30% υψηλότερη από τα αυτοευθυγραμμιζόμενα ρουλεμάν, το NU2322ECJ υπερέχει σε εφαρμογές όπως οι κύλινδροι μεταφοράς και οι μειωτήρες βιομηχανικών γραναζιών. Τα αξονικά φορτία πρέπει να περιορίζονται ή να διαχειρίζονται μέσω βοηθητικών ρουλεμάν (π.χ. σε συνδυασμό με δακτυλίους προσαρμογέα τύπου HJ).

• Επιλογή εκκαθάρισης C3:Διατίθεται για διακυμάνσεις θερμοκρασίας άνω των 80°C (π.χ. μύλοι θερμής έλασης), εξασφαλίζοντας σταθερή λειτουργία υπό θερμική διαστολή
• Εύρος θερμοκρασίας:-30°C έως +120°C με τυπικά λιπαντικά. έως +150°C με γράσο υψηλής θερμοκρασίας

• Βιομηχανικά Μηχανήματα:Κιβώτια ταχυτήτων (υποστηρίγματα βασικού άξονα σε μειωτήρες κυκλοειδούς τροχού καρφίτσας) και μεταφορείς (τύμπανα κίνησης σε συστήματα ιμάντα εξόρυξης)
• Παραγωγή ενέργειας:Στροβιλογεννήτριες και κινητήρες υψηλής ταχύτητας, αξιοποιώντας τη χαμηλή αντίσταση τριβής και κραδασμού του ρουλεμάν
• Μεταλλουργικός Εξοπλισμός:Εφεδρικοί κύλινδροι σε ελαιοτριβεία ψυχρής έλασης και ρολά εργασίας σε μύλους θερμής ταινίας, που αντέχουν σε κυκλικά φορτία κατά την επεξεργασία του χάλυβα
• Μεταλλεία & Κατασκευές:Κύριοι άξονες θραυστήρα και μηχανισμοί δόνησης οθόνης, όπου ο διαχωρισμένος σχεδιασμός απλοποιεί τη συντήρηση σε απομακρυσμένες τοποθεσίες

• Radial Runout:Εξασφαλίστε ≤0,08 mm μετά την εγκατάσταση χρησιμοποιώντας εργαλεία ευθυγράμμισης λέιζερ
• Μέθοδος τοποθέτησης:Συνιστάται θερμή τοποθέτηση (≤120°C) για σφιχτή εφαρμογή αξόνων για την αποφυγή ανόπτησης υλικού

• Αρχικό γέμισμα με γράσο:Το 1/3 του εσωτερικού χώρου με γράσο λιθίου ακραίας πίεσης NLGI Grade 2
• Διάστημα επαναλίπανσης:Κάθε 2.000 ώρες λειτουργίας ή όταν η θερμοκρασία του γράσου υπερβαίνει τους 90°C

• Όριο δόνησης:Συναγερμός σε ≥4,5 mm/s RMS (ISO 10816-3) για ανίχνευση αρχικών αστοχιών
• Σιδηρογραφική Ανάλυση:Πρόγραμμα τριμηνιαίας ανάλυσης λαδιού. αντικαταστήστε τα ρουλεμάν εάν η συγκέντρωση σωματιδίων φθοράς υπερβαίνει τα 50 ppm

• Οικονομική επιλογή:NU2322E (σταμπωτός χαλύβδινος κλωβός): 10-15% χαμηλότερο κόστος αλλά με 20% μειωμένη απόδοση υψηλής ταχύτητας
• Παραλλαγή υψηλής θερμοκρασίας:NU2322ECJ/C3: Αυξημένη εσωτερική απόσταση για συνεχή λειτουργία στους +150°C
• Σχεδιασμός ανθεκτικός στη διάβρωση:Κατασκευή από ανοξείδωτο χάλυβα 316 (προσαρμόσιμη) για θαλάσσια ή χημικά περιβάλλοντα επεξεργασίας

• Πρότυπα:Συμμορφώνεται με ISO 15, GB/T 283 και ABMA 9-1990 για χαρακτηρισμούς διαστάσεων και φορτίου
• Περιβαλλοντικά:Εκδόσεις συμβατές με RoHS διαθέσιμες με επιμετάλλωση χωρίς μόλυβδο για τις αγορές της ΕΕ

Για κρίσιμες εφαρμογές (π.χ. μηχανές συνεχούς χύτευσης), ζητήστε αναφορές δοκιμών από τρίτους (π.χ. ανάλυση υλικού SGS) για να επαληθεύσετε τη συνέπεια. Να συμβουλεύεστε πάντα το τεχνικό δελτίο δεδομένων του κατασκευαστή για ακριβείς τιμές ροπής και ανοχές τοποθέτησης.
